DMZ973X/F/H/Y电动暗板刀型闸阀

DMZ973X/F/H/Y电动暗板刀型闸阀

DMZ973X/F/H/Y电动暗板刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上。
订购热线:021-31007323

一、DMZ973X/F/H/Y电动暗板刀型闸阀适用介质:

DMZ973X/F/H/Y电动暗板刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

DMZ973X/F/H/Y电动暗板刀型闸阀主要性能规范:

公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0 1.5 1.1 ≤100℃ 纸浆、污水、煤浆、灰、渣水混和物
1.6 2.4 1.8 ≤100℃

三、DMZ973X/F/H/Y电动暗板刀型闸阀主要零部件材质:

体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

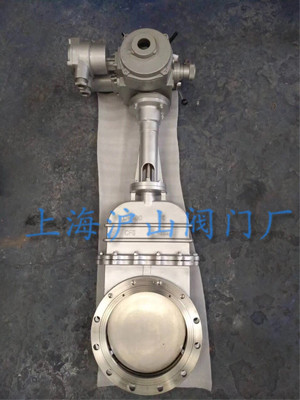

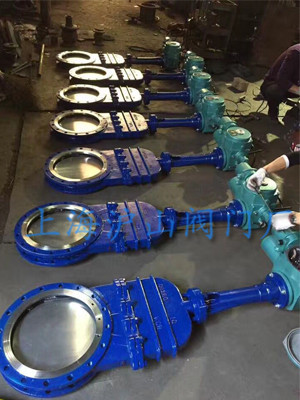

四、DMZ973X/F/H/Y电动暗板刀型闸阀产品实拍:

电动暗板刀型闸阀产品实拍 电动暗板刀型闸阀产品实拍图

五、DMZ973X/F/H/Y电动暗板刀闸阀构造图及主要外形及连接尺寸(mm)

电动暗板刀闸阀构造图及主要外形及连接尺寸

MPa DN L D D1 D2 H N-M D0
1.0 50 43 160 125 100   4-M16 180
65 46 180 145 120   4-M16 180
80 46 195 160 135   4-M16 220
100 52 215 180 155   8-M16 220
125 56 245 210 185   8-M16 230
150 56 280 240 210   8-M20 280
200 60 335 295 265   8-M20 360
250 68 390 350 320   12-M20 360
300 78 440 400 368   12-M20 400
350 78 500 460 428   16-M20 400
400 102 565 515 482   16-M22 400
450 114 615 565 532   20-M22 530
500 127 670 620 585   20-M22 530
600 154 780 725 685   20-M27 600
700 165 895 840 800   24-M27 600
800 190 1010 950 898   24-M30 680
900 203 1110 1050 1005   28-M30 680
1000 216 1220 1160 1115   28-M30 700
1200 254 1450 1380 1325   32-M36 800
1.6 50 43 160 125 99   4-M16 180
65 46 185 145 120   4-M16 180
80 46 200 160 135   8-M16 220
100 52 220 180 155   8-M16 220
125 56 250 210 185   8-M16 230
150 56 285 240 210   8-M20 280
200 60 340 295 265   12-M20 360
250 68 405 355 310   12-M22 360
300 78 460 410 375   12-M22 400
350 78 520 470 435   16-M22 400
400 102 580 525 485   16-M27 400
450 114 640 585 545   20-M27 530
500 127 715 650 609   20-M30 530
600 154 840 770 720   20-M36 600
700 165 910 840 788   24-M36 600
800 190 1025 950 898   24-M36 680
900 203 1125 1050 998   28-M36 680
1000 216 1255 1170 1110   28-M42 700
1200 254 1485 1390 1325   32-M48 800
