Q941M-16P电动一体式高温球阀

Q941M-16P电动一体式高温球阀

Q941M-16P电动一体式高温球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
订购热线:021-31007323

一、Q941M电动一体式高温球阀用途:

电动一体式高温球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、沪山阀门高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、Q941M电动一体式高温球阀产品特点

1、电动高温球阀采用高分子复合材料的密封圈材料,具有耐高温,耐高压,耐磨之性能。
2、电动高温球阀阀体内通道平整光滑,畅通无阻地输送粘性流体,浆液以及固体颗粒等介质。
3、电动高温球阀适用工作温度350度左右,是导热油专用阀门,广泛应用于石油,化工,制药电力,食品等行业。

三、Q941M电动一体式高温球阀产品实拍

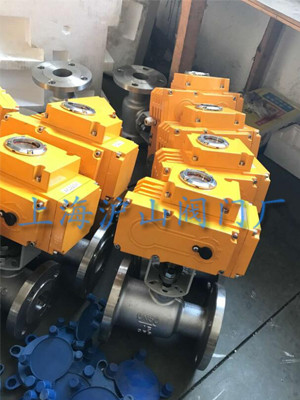

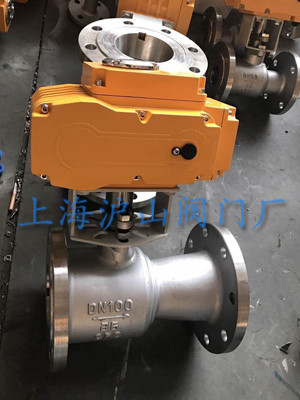

Q941M-16P电动一体式高温球阀实拍 Q941M-16P电动一体式高温球阀实拍图

四、Q941M电动一体式高温球阀性能参数:

型号 公称压力 强度试验压力 密封试验压 适用温度 适用介质
Q941M/F-16C 1.6 2.4 1.8 -28~+300(M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q941M/F-16C 2.5 3.8 2.8 -28~+350(PPN)

五、Q941M电动一体式高温球阀技术参数:

公称通径DN(mm) DN15~DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40~+180℃ -40~+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

六、Q941M电动一体式高温球阀主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢、304、316
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

七、Q941M电动一体式高温球阀主要外型尺寸:

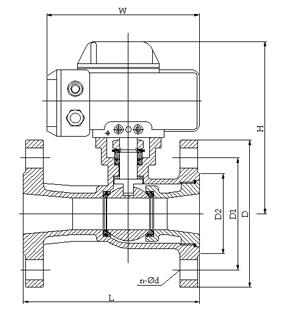

电动一体式高温球阀结构图

公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25
