一、PZ673H气动刀型闸阀简介:

本厂专业生产的PZ673H气动刀型闸阀为气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，型号分为：PZ673X、PZ673H、PZ673F、PZ673Y,公称压力PN10~16，阀体材料为碳素钢（PZ673H-10C/16C）、不锈钢（PZ673F-10P/16P PZ673Y-10P/16P），具有排渣功能的的闸阀。PZ673H气动刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。

二、PZ673H气动刀型闸阀特点：

1、采用对夹式结构，体积小，重量轻，流阻小，安装维修方便。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

三、PZ673H气动刀型闸阀气动装置参数及特点：

PZ673H气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件：
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。

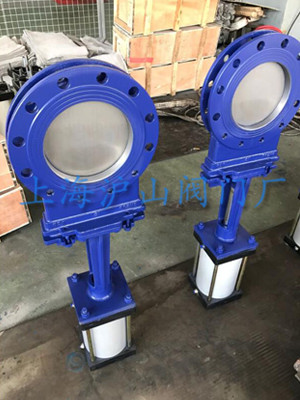

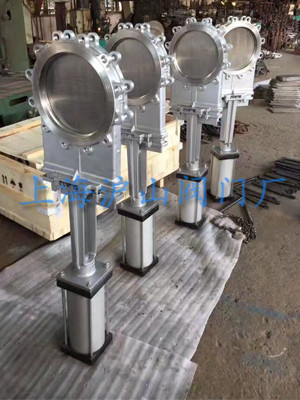

四、PZ673H气动刀型闸阀产品实拍：

五、PZ673H气动刀型闸阀产品技术参数：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物
1.6	2.4	1.76	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物

六、PZ673H气动刀型闸阀零部件材料：

阀体、上盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

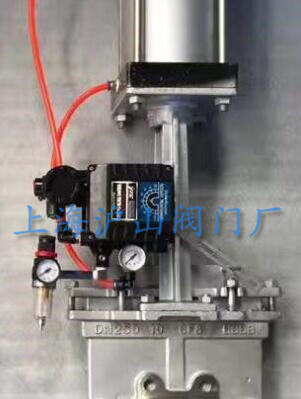

七、PZ673H气动刀型闸阀气缸可选附件：


气源三联件、限位开关、电磁换向阀	电气阀门定位器

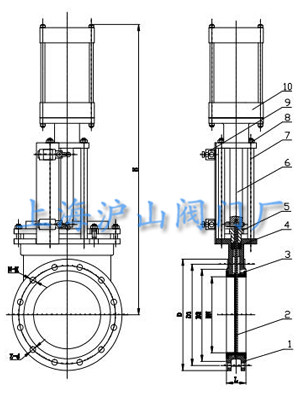

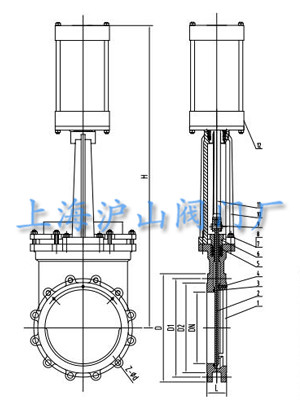

八、PZ673H气动刀型闸阀外形及连接尺寸：

压力MPa 口径DN（mm) L D2 D1 H n-M 压力MPa 口径DN（mm) L D2 D1 H n-M

0.6 50 43 90 110 335 4-M12 1.0 50 50 100 125 335 4-M16

65 46 110 130 363 4-M12 65 50 120 145 363 4-M16

80 46 125 150 395 4-M16 80 50 135 160 395 4-M16

100 52 145 170 465 4-M16 100 50 155 180 465 8-M16

125 56 175 200 530 8-M16 125 50 185 210 530 8-M16

150 56 200 225 630 8-M16 150 60 210 240 630 8-M20

200 60 255 280 750 8-M16 200 60 265 295 750 8-M20

250 68 310 335 900 12-M16 250 70 320 350 900 12-M20

300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20

350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20

400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22

450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22

500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22

600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27

700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27

800 190 880 920 2800 24-M27 800 190 898 950 2800 4-M30

900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30

1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30

1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36

Quotation process

送货上门我们保证提供全新的无缺陷的产品，送货至客户要求的所在工地。
快速反应接到贵方反映产品质量问题后第一时间做出答复，负责处理有关产品质量事宜，直到贵方满意为止。
在线服务我公司分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门 12 小时有人服务，主要人员 24 小时开通手提电话提供服务。
质量保证产品出厂全部通过质检，保证合格率 100%，在质保期内发现缺陷/潜在的缺陷，我公司负责免费维修或更换。以及免费提供技术咨询和服务。
现场安装所有产品将及时、准确地发往客户指定地点，随产品装箱的有产品使用说明书及合格证，如客户需要，我公司将派有关人员亲临现场指导安装、调试（需在下单前跟销售部协商确认）。
质保承诺明确售后服务的优惠条件及保修的响应时间：在质保期间内在 24~36 小时（省外 48 小时）内到达现场维修。质保期满后，明确例行维保时间和各项维修承诺。
优质服务我公司本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务，与客户建立长期的合作伙伴关系。

Quotation process

留下联络方式客户将电子版采购清单和联系方式发送至邮箱：hushanfamen@126.com ,
或来电咨询021-31007323
选型与报价收到客户采购清单，销售顾问会第一时间为客户选型与报价。
电话沟通相关事宜电话沟通商定：交货期、特殊要求等事宜。

Ordering instructions

01	客户对产品有特殊要求，须在订货合同中提供以下说明： ①产品结构长度 ②连接形式 ③公称直径、全通径、缩径、管道尺寸 ④运用介质及温度、压力范围 ⑤实验、检验标准及其他要求
02	公司可根据客户特殊要求协商是否配置各类驱动装置。
03	如由客户提供确定的阀门类型和型号时，为避免供货中出现不必要的麻烦，客户应正确说明其型号的要求和使用介质，在供需双方理解一致的条件下签订合同。
04	期货、订货的客户电话沟通详细所需的阀门型号、规格、数量以及交货时间、地点，并先按订单总额的30% 预定金或全额货款及时汇入我司账户，其余货款待发货前汇入，以便及时安排发货。
