D941X-10电动法兰软密封蝶阀

D941X-10电动法兰软密封蝶阀

D941X-10电动法兰软密封蝶阀适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。
订购热线:021-31007323

一、D941X-10电动法兰软密封蝶阀简介:

    D941X-10电动法兰软密封蝶阀作为新一代调速型蝶阀,本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式,根据蝶板不同位置的动作特点,从电动驱动控制上进行了全新的设计。电动蝶阀采取改电动装置输入电流的频率,进而调整电动装置的转动速度和输出力矩,以达到控制蝶板开工关速度,实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。D941X-10电动法兰软密封蝶阀适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。

二、D941X-10电动法兰软密封蝶阀的特点:

  1、 电动启闭,具有任意调整、止回和截止功能。操作方便,安全可靠。
  2、本阀可连续实现慢开、快开或快关、慢关的动作,并有效的防止了泵出口介质倒流和水锤的产生。
  3、节能驱动,与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。
  4、安装在泵出口时,本蝶阀同时具有止回阀和闸阀的共同功能,因此可以一阀代两阀,节约安装空间,节省管网造价。
  5、流阻小。本阀全开时流阻系数不超过0.3,因此可以节约能源,降低管路的运行费用。
  6、 当发生事故或停电时,可以通过手动操作控制蝶阀启闭。

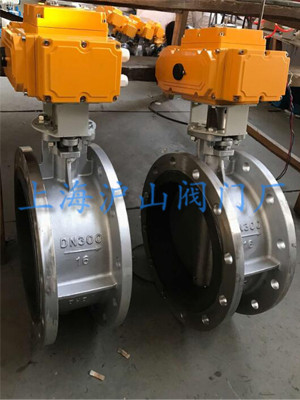

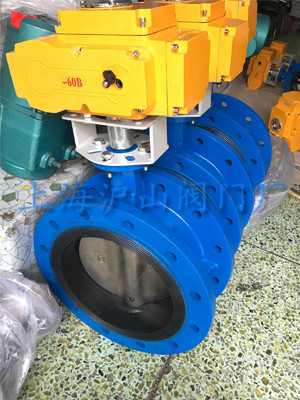

三、D941X-10电动法兰软密封蝶阀产品实拍:

D941X-10电动法兰软密封蝶阀实拍
D941X-10电动法兰软密封蝶阀实拍图

四、D941X-10电动法兰软密封蝶阀采用标准:

制造标准  GB/T12238-1989;lS0 10631-1994;BS EN593-1998
法兰标准  GB/T17241.6-1998:IS0 7005-2;BSEN 1092-2002
结构长度标准  GB/T1 2221-1989:lS0 5752-1988;BS EN558-1
检验标准  GB/T13927-1992;JB/T9092-1999;S0 5028-1993;BS 6755-l-1986

五、D941X-10电动法兰软密封蝶阀主要技术参数:

公称通径  DN( mm ) 50~2000
公称压力  PNMPa  0.6  1.0 1.6
试验压力 PsMPa  强度试验  0.9  1.5  2.4
密封试验  0.66  1.1  1.76
适用介质  空气、水、污水、蒸气、煤气、油品等
驱动形式  手动、蜗轮传动、气传动、电传动

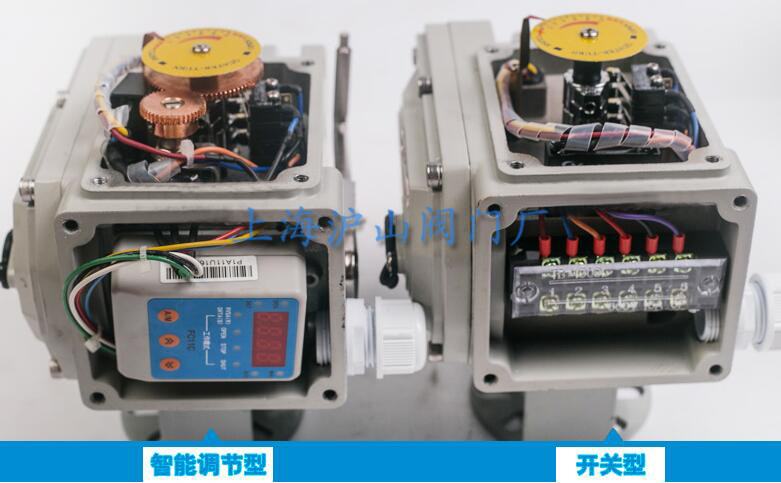

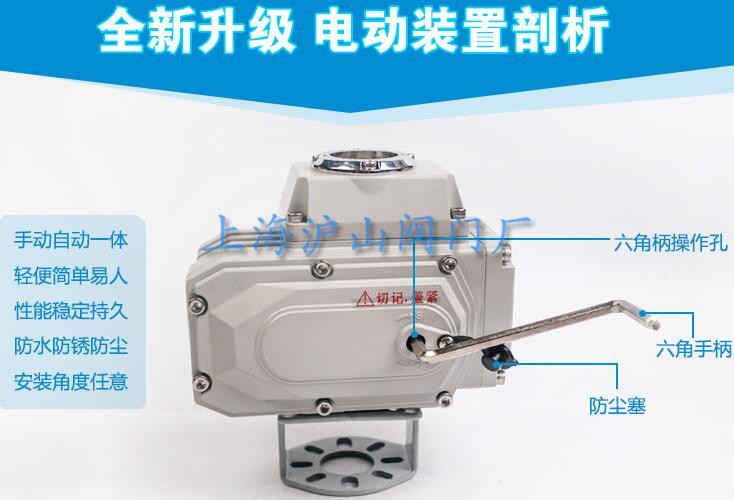

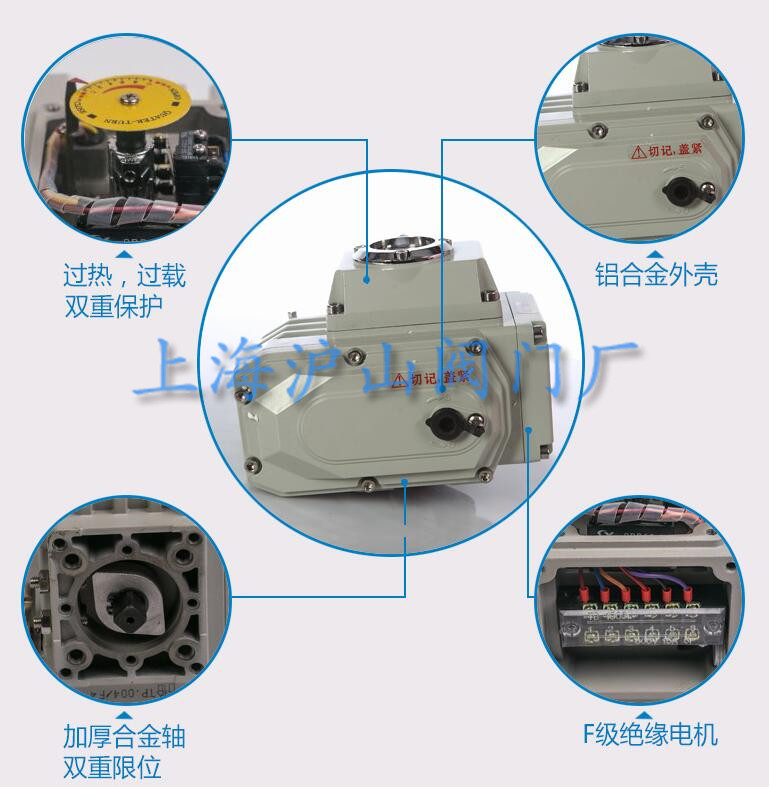

六、D941X-10电动法兰软密封蝶阀电动执行器解析:




七、D941X-10电动法兰软密封蝶阀主要零件的材料:

零件名称  材料
阀体  球墨铸铁、铸钢、合金钢、不锈钢
蝶板  灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈  各种橡胶、聚四氟乙烯
阀杆  2Cr13、不锈钢
填料  0型圈、柔性石墨

八、D941X-10电动法兰软密封蝶阀密封材料:

材料品种  氯丁橡胶  丁腈橡胶  乙丙橡胶  聚四氟乙烯  硅橡胶  氟橡胶
代号  ×或 0rJ  XA或orJA  XB或orJB  xC、JC或0rF  XD或orJD  × E或orJE
耐最高温度  82℃  93℃  150℃  232℃  250℃  204℃
耐最低温度  -40℃  -40℃  -40℃  -268℃  -70℃  -23℃
适用工作温度  ≤65℃  ≤80℃  ≤120℃  ≤200℃  ≤200℃  ≤180℃

九、D941X-10电动法兰软密封蝶阀连接尺寸:

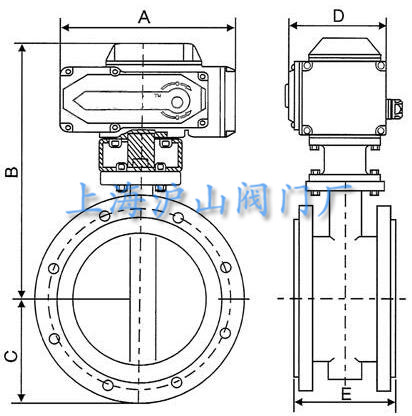

D941X-10电动法兰软密封蝶阀结构图

公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0 MPa 1.6 MPa
mm inch L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 443 125 125 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/ 112 92.5 463 125 125 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 114 100 483 125 125 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 127 110 498 125 125 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 140 125 682 325 245 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 6 140 142.5 736 325 245 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 152 170 800 325 245 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 10 165 197.5 895 363 313 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 178 222.5 956 363 313 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 190 252.5 1029 363 313 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 216 282.5 1103 363 313 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 222 307.5 1186 465 439 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 229 335 1280 546 431 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 267 390 1321 546 556 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 430 447.5 1431 546 556 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 470 507.5 1542 546 556 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 510 557.5 1800 617 706 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 550 615 2363 632 706 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 630 727.5 2583 632 706 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 710 837.5 2710 790 1338 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 64 790 957.5 2845 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 870 1057 3060 868 1476 2045 1970 1918 44-39 2115 2020 1950 44-18 2130 2020 1950 44-56
2000 80 950 1162.5 3350 965 1600 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
