DB943H-16C防爆电动硬密封蝶阀

DB943H-16C防爆电动硬密封蝶阀

DB943H-16C防爆电动硬密封蝶阀是由三偏心蝶阀和防爆电动执行器组成。电动防爆蝶阀的结构形式有:三偏心结构和单偏心结构,密封形式有:金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀,高温工况可选用三偏心硬密封阀体。
订购热线:021-31007323

一、DB943H-16C防爆电动硬密封蝶阀简介:

  DB943H-16C防爆电动硬密封蝶阀是由三偏心蝶阀和防爆电动执行器组成。电动防爆蝶阀的结构形式有:三偏心结构和单偏心结构,密封形式有:金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀,高温工况可选用三偏心硬密封阀体。防爆型电动调节蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。电动防爆蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、DB943H-16C防爆电动硬密封蝶阀工作原理:

  DB943H-16C防爆电动硬密封蝶阀以DC24V、AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90?)运动,改变阀芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受DC24V、AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。

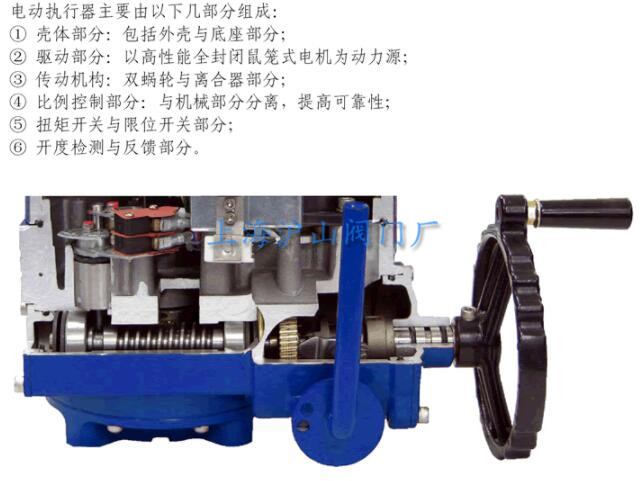

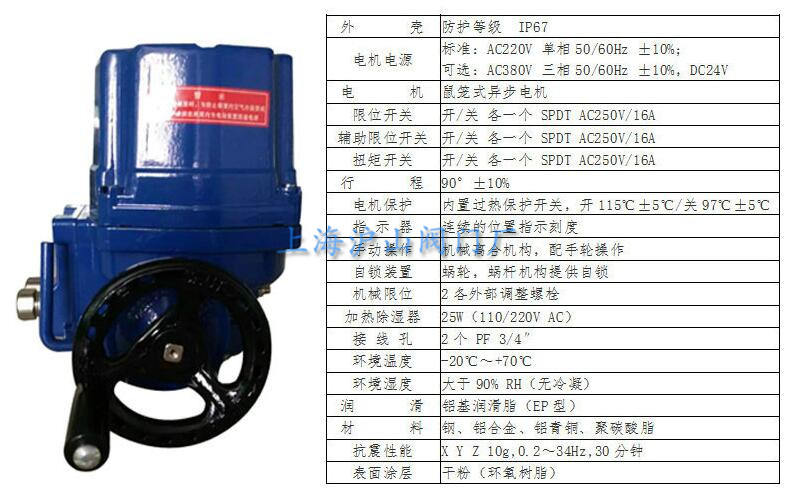

DB943H-16C防爆电动硬密封蝶阀电动智能型执行器

三、DB943H-16C防爆电动硬密封蝶阀主要特点:

  1、本阀采用三偏心密封结构,阀座与蝶板磨损小。
  2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
  3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
  4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
  5、电动V型球阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
  6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

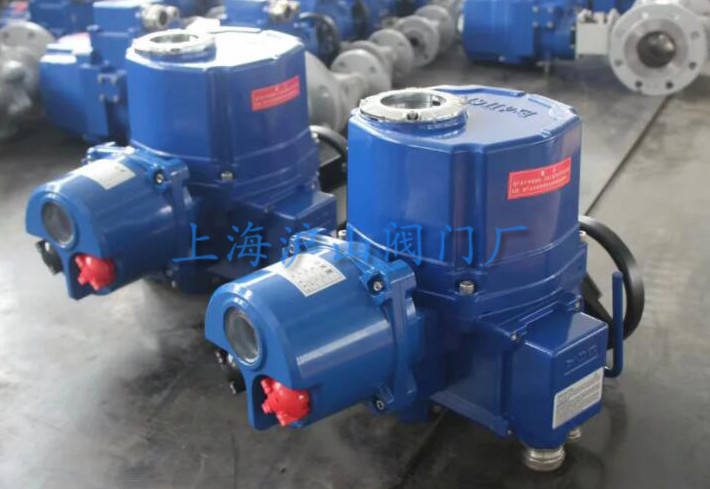

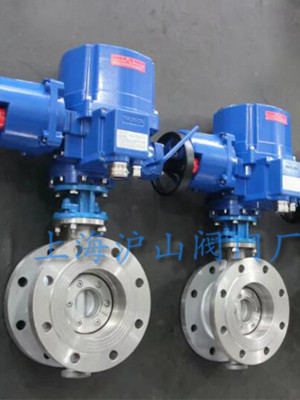

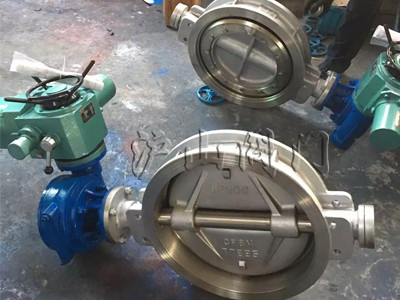

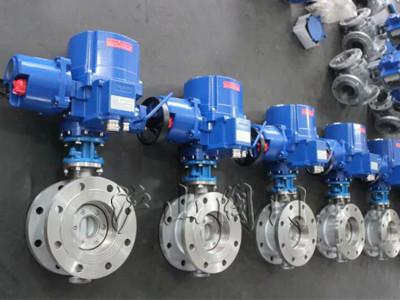

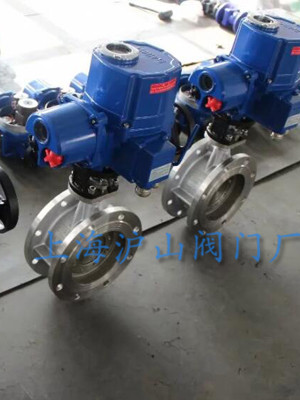

四、DB943H-16C防爆电动硬密封蝶阀产品实拍:



五、DB943H-16C防爆电动硬密封蝶阀主要技术参数:

公称通径DN(mm) 50~2000
公称压力PN(MPa) 0.6 1 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

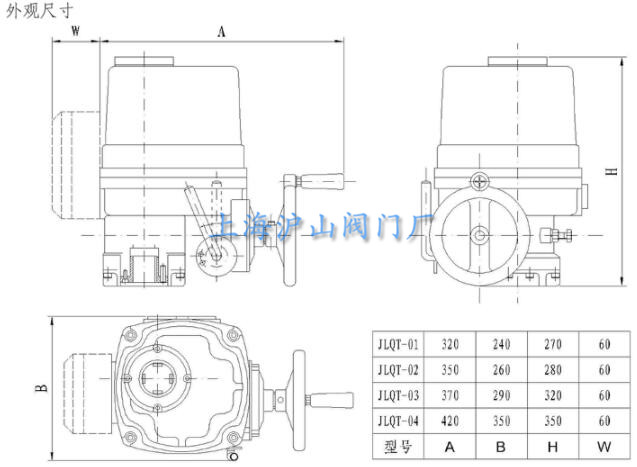

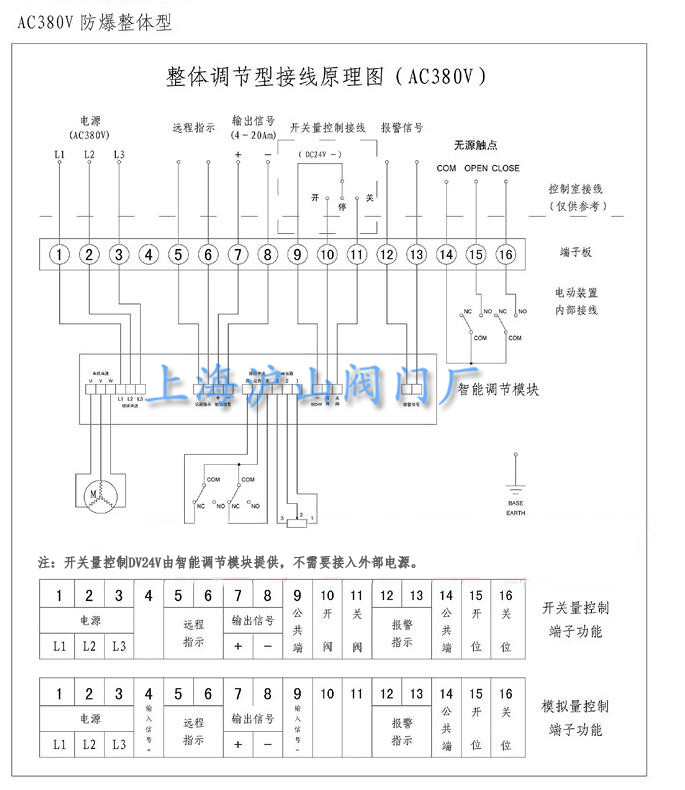

六、DB943H-16C防爆电动硬密封蝶阀执行器防爆整体性解析:






六、DB943H-16C防爆电动硬密封蝶阀主要零件材料:

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

七、DB943H-16C防爆电动硬密封蝶阀执行标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

八、DB943H-16C防爆电动硬密封蝶阀外形尺寸

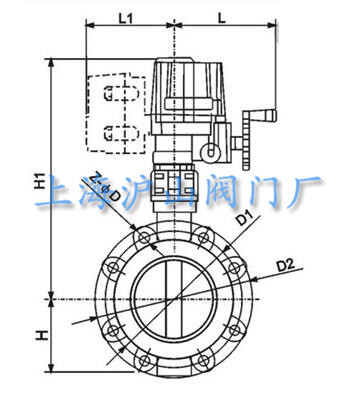

防爆电动硬密封蝶阀结构图

公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
