Q941TC-16C电动陶瓷球阀--沪山阀门制造（上海）有限公司

一、Q941TC电动陶瓷球阀介绍：

Q941TC电动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。

二、Q941TC电动陶瓷球阀特点：

1、达零泄漏：节约成本、环保、安全；
2、扭矩轻：运行操作方便，提高效率；
3、阀体材质好：阀体采用锻件材料加工，耐热性能好、寿命长；
4、物美价廉：产品无论从外表还是内在质量，在国内具有绝对优势；。

三、Q941TC电动陶瓷球阀结构特点：

1、陶瓷阀采用高技术新型陶瓷结构材料制作阀门的密封件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。
2、陶瓷阀门的使用可以大大降低阀门的修理更换次数，提高配套设备运行系统的安全性、稳定性，节约设备修理费用。
3、陶瓷阀门的使用能提高工业管路系统的密封性，能大限度的减小泄露，从而保护环境。
4、制造陶瓷原料广泛，用铝、碳、硅等普通无素就能制造出性能优越的陶瓷材料，可以节约大量金属材料和稀有的矿产资源。

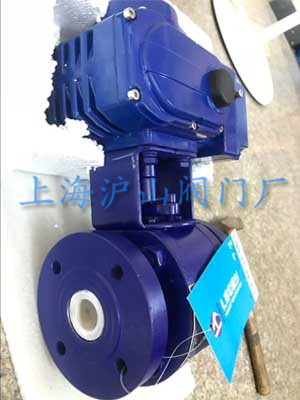

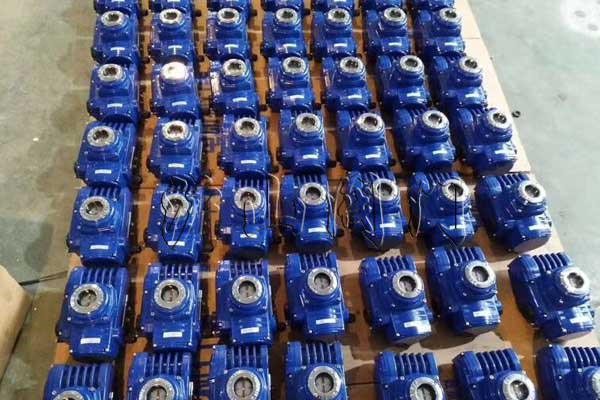

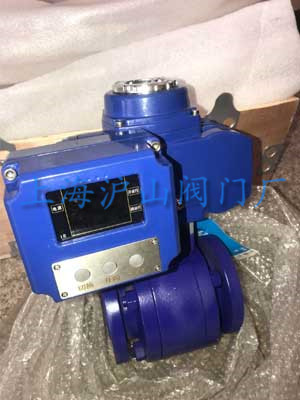

四、Q941TC电动陶瓷球阀产品实拍：

五、Q941TC电动陶瓷球阀相关参数：

型号	Q941TC
公称通径	DN15-200mm
适用温度	-40～500℃
适用压力	1.0-4.0MPA
工况/介质	各类矿物料、铅、锌、铝、铜、金、冶炼、石油、化工、化肥、煤气等

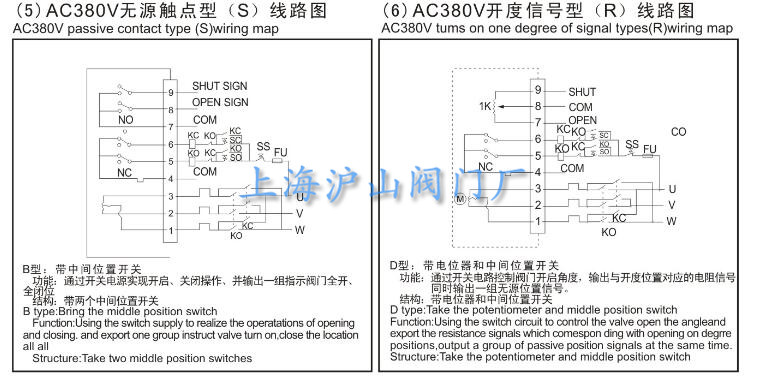

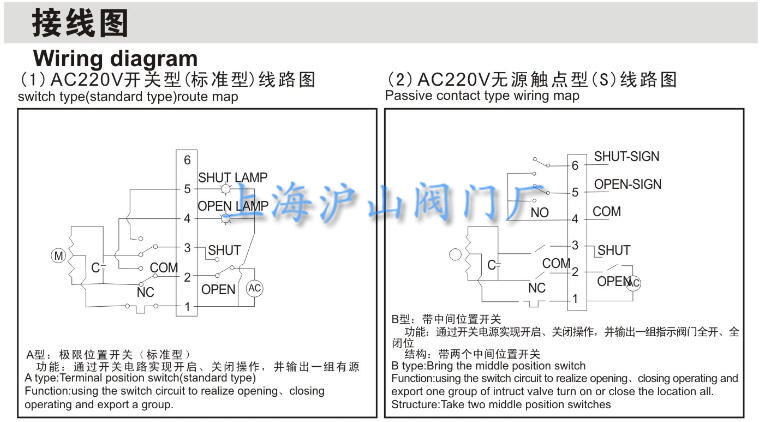

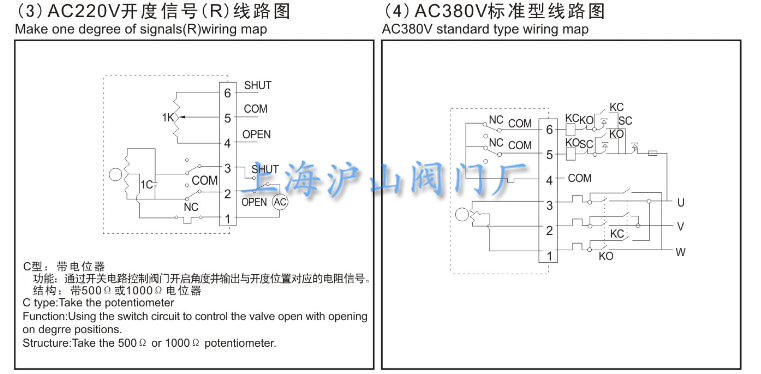

六、Q941TC电动陶瓷球阀电动装置解析：

七、Q941TC电动陶瓷球阀主要零部件材料：

序号No.	名称	材料	序号No.	名称	材料
1	阀盖	A105/SS304	7	螺柱	A193-B7/B8
2	中阀体	A105/SS304	8	螺母	A194-2H/B8
3	接管	高强度结构陶瓷	9	阀杆	SS316/SS316L
4	球体	高强度结构陶瓷	10	支架(电、气动)	Q235/SS304
5	阀座	高强度结构陶瓷	10	填料函(手动)	Q235/SS304
6	中体	高强度结构陶瓷	11	驱动装置	组件

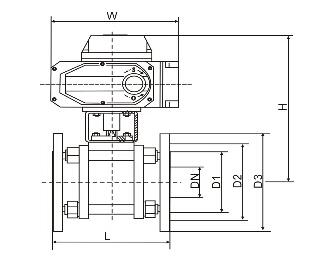

八、Q941TC电动陶瓷球阀外形尺寸：

DN	L	PN10(1.0MPa)						PN16(1.6MPa)
DN	L	D	D1	D2	b	f	Z-d	D	D1	D2	b	f	Z-d
15	130	95	65	45	16	2	4-Ф14	95	65	45	16	2	4-Ф14
20	130	105	75	58	18	2	4-Ф14	105	75	58	18	2	4-Ф14
25	140	115	85	68	18	2	4-Ф14	115	85	68	18	2	4-Ф14
32	165	140	100	78	18	2	4-Ф18	140	100	78	18	2	4-Ф18
40	165	150	110	88	18	3	4-Ф18	150	110	88	18	3	4-Ф18
50	203	165	125	102	18	3	4-Ф18	165	125	102	18	3	4-Ф18
65	220	185	145	122	18	3	4-Ф18	185	145	122	18	3	4-Ф18
80	241	200	160	138	20	3	8-Ф18	200	160	138	20	3	8-Ф18
100	305	220	180	158	20	3	8-Ф18	220	180	158	20	3	8-Ф18
125	356	250	210	188	22	3	8-Ф18	250	210	188	22	3	8-Ф18
150	394	285	240	212	22	3	8-Ф22	285	240	212	22	3	8-Ф22
200	457	340	295	268	24	3	8-Ф22	340	295	268	24	4	12-Ф22
250	533	395	350	320	26	3	12-Ф22	405	355	320	26	4	12-Ф26
300	610	445	400	375	26	4	12-Ф22	460	410	375	28	4	12-Ф26
