QB941F-25P防爆电动球阀

QB941F-25P防爆电动球阀

QB941F-25P防爆电动球阀是球阀配上防爆电动执行器及蜗轮手动装置组成的,增加蜗轮手动装置防止阀门电动执行器在无电源状态手动可操作阀门的开关,使其更安全可靠。电动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。
订购热线:021-31007323

一、QB941F-25P防爆电动球阀简介:

    QB941F-25P防爆电动球阀采用一体化结构,有输入控制信号(4~20mA DC或1~5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
    QB941F-25P防爆电动球阀是球阀配上防爆电动执行器及蜗轮手动装置组成的,增加蜗轮手动装置防止阀门电动执行器在无电源状态手动可操作阀门的开关,使其更安全可靠。电动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。

二、QB941F-25P防爆电动球阀工作原理

     QB941F-25P防爆电动球阀以DC24V、AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90?)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受DC24V、AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。

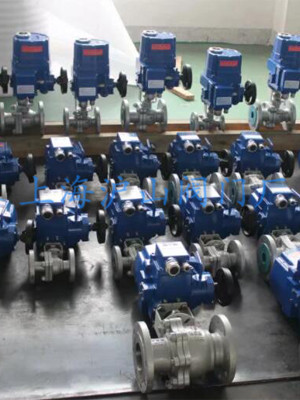

QB941F-25P防爆电动球阀执行器实拍

三、QB941F-25P防爆电动球阀产品特点:

  1、安装简便,能以任意方向安装于管道中的任意部位。
  2、精小型电动执行器有多种电源可供选择,更有防爆电装。
  3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
  4、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。
  5、球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
  6、密封材料为聚四氟乙烯等,具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

四、QB941F-25P防爆电动球阀产品实拍:

QB941F-25P防爆电动球阀产品实拍图
QB941F-25P防爆电动球阀产品实拍

五、QB941F-25P防爆电动球阀主要技术参数:

1、阀体
阀体形式 直通铸造球阀
公称通径 DN15~300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式、螺纹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
2、阀内件
阀芯形式 O型球体阀芯
流量特性 近似快开型
3、执行机构
执行器型号 DSR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
4、QT系列电动执行器详细解析:





六、QB941F-25P防爆电动球阀主要性能指标:

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) ≤ 公称压力
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

七、QB941F-25P防爆电动球阀主要零件材料:

1 左阀体 WCB、CF8、CF8M、CF3M 球阀阀体
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M

八、QB941F-25P防爆电动球阀主要外形及连接尺寸:

QB941F-25P防爆电动球阀结构图
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据所配执行机构型号而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
※注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
