D641X-16C气动法兰式软密封蝶阀

D641X-16C法兰式软密封气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。

订购热线：021-31007323

产品详情服务承诺订货流程

一、D641X气动法兰式软密封蝶阀概述：

D641X气动法兰式软密封蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。D641X法兰式软密封气动蝶阀适用于温度≤120℃或≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。

二、D641X气动法兰式软密封蝶阀特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

1、双作用气缸的工作原理：

2、单作用气缸的工作原理：

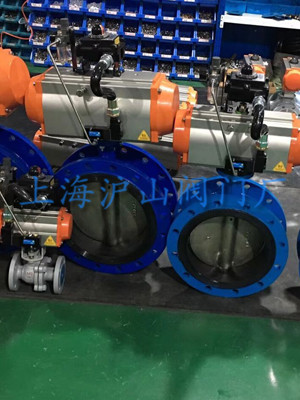

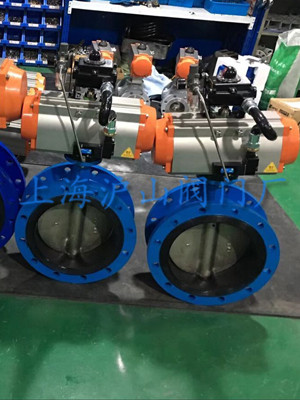

三、D641X气动法兰式软密封蝶阀产品实拍：

附：气动阀门附件的运用：

四、D641X气动法兰式软密封蝶阀执行标准：

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

五、D641X气动法兰式软密封蝶阀性能规范：

公称通经DN（mm)	50～2000		50～1600
公称压力PN（MPa)	0.6	1.0	1.6
密封试验(MPa)	0.66	1.1	1.76
强度试验(MPa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

六、D641X气动法兰式软密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

七、D641X气动法兰式软密封蝶阀密封材料：

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

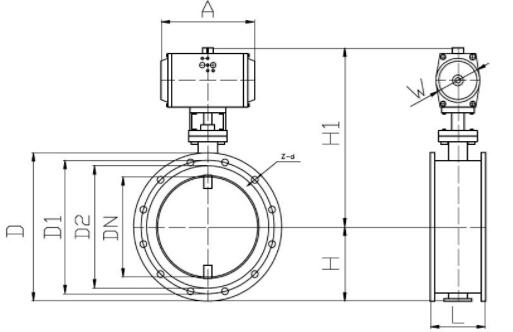

八、D641X气动法兰式软密封蝶阀外形尺寸：

公称通径		长度	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		长度	外形尺寸（参考值）				0.6MPa				1.0 MPa				1.6 MPa
mm	inch	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
