一、D673H气动对夹式硬密封蝶阀产品概述：

沪山引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、D673H气动对夹式硬密封蝶阀特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、D673H气动对夹式硬密封蝶阀工作原理：

D673H气动对夹式硬密封蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。

1、双作用气缸的工作原理：

2、单作用气缸的工作原理：

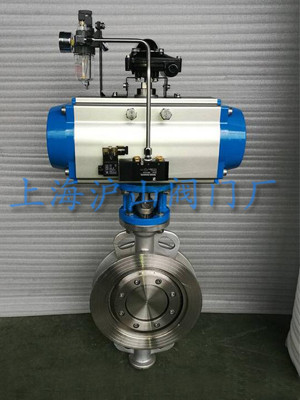

四、D673H气动对夹式硬密封蝶阀产品实拍：

附：气动阀门附件的运用：

五、D673H气动对夹式硬密封蝶阀主要技术参数：

公称通径DN（mm)	50～2000
公称压力PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

六、D673H气动对夹式硬密封蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

七、D673H气动对夹式硬密封蝶阀执行标准：

制造标准	JB/T8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T13927-92

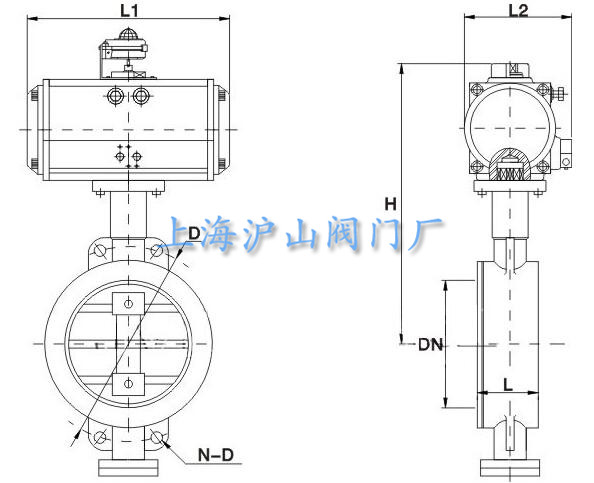

八、D673H-16C气动对夹式硬密封蝶阀主要外形连接尺寸（单位:mm）

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M
50	43	625	112	125	Ф18	125	Ф18
65	46	625	115	145	Ф18	145	Ф18
80	49	645	120	160	Ф18	160	Ф18
100	56	675	138	180	Ф18	180	Ф18
125	64	715	164	210	Ф18	210	Ф18
150	70	800	175	240	Ф23	240	Ф23
200	71	850	208	295	M20	295	M20
250	76	925	243	350	M20	355	M24
300	83	1035	283	400	M20	410	M24
350	92	1070	310	460	M20	470	M24
400	102	1190	340	515	M24	525	M27
450	114	1250	380	565	M24	585	M27
500	127	1290	410	620	M24	650	M30
600	154	1455	470	725	M27	770	M33
700	165	1585	550	840	M27	840	M33
800	190	1700	640	950	M30	950	M36
900	203	1965	710	1050	M30	1050	M36
1000	216	2015	770	1160	M33	1170	M39
1200	254	2250	890	1380	M36	1390	M45
